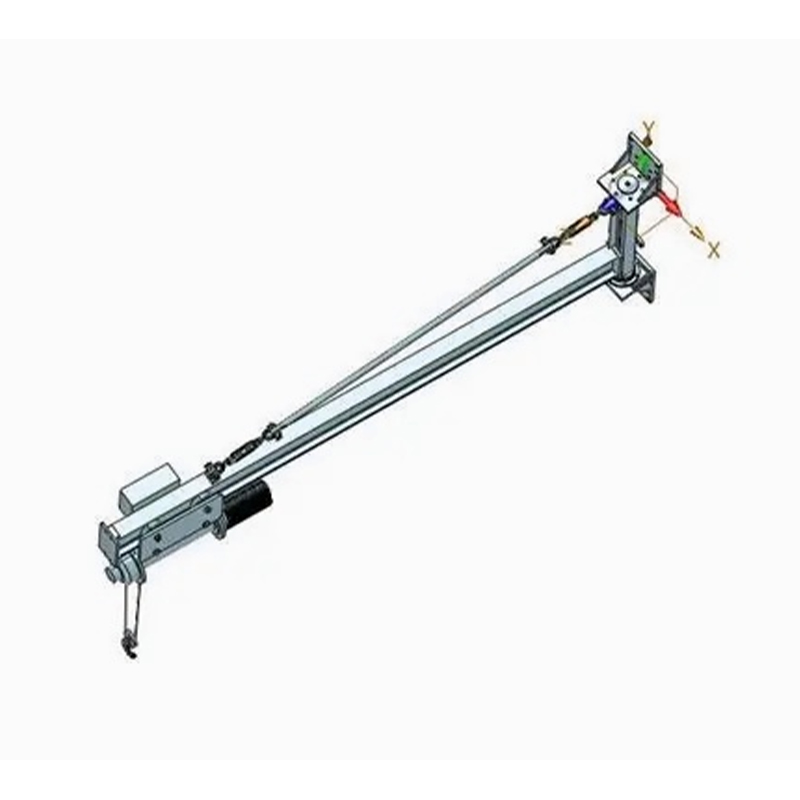

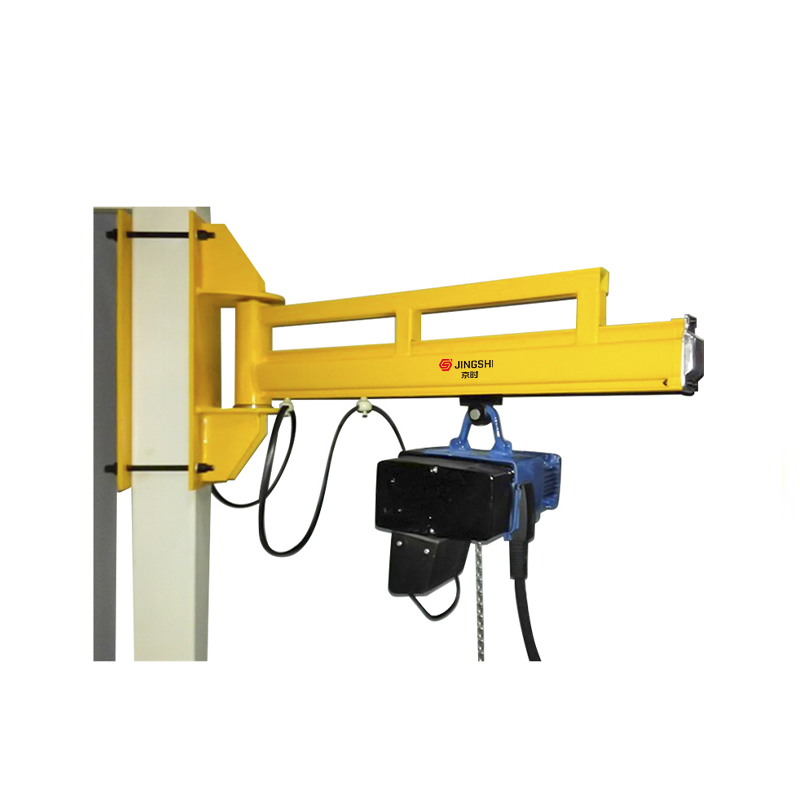

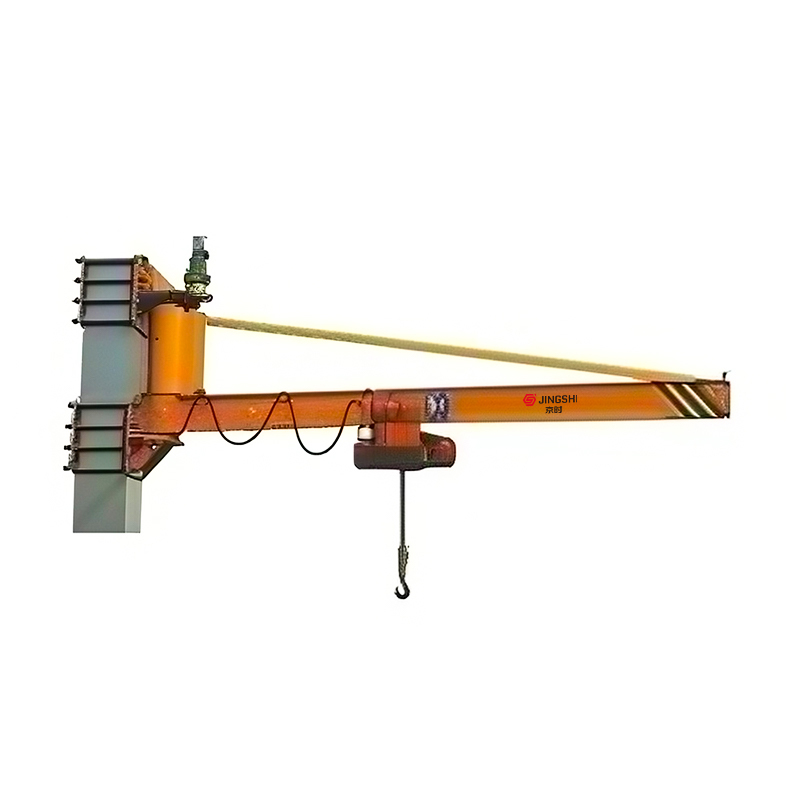

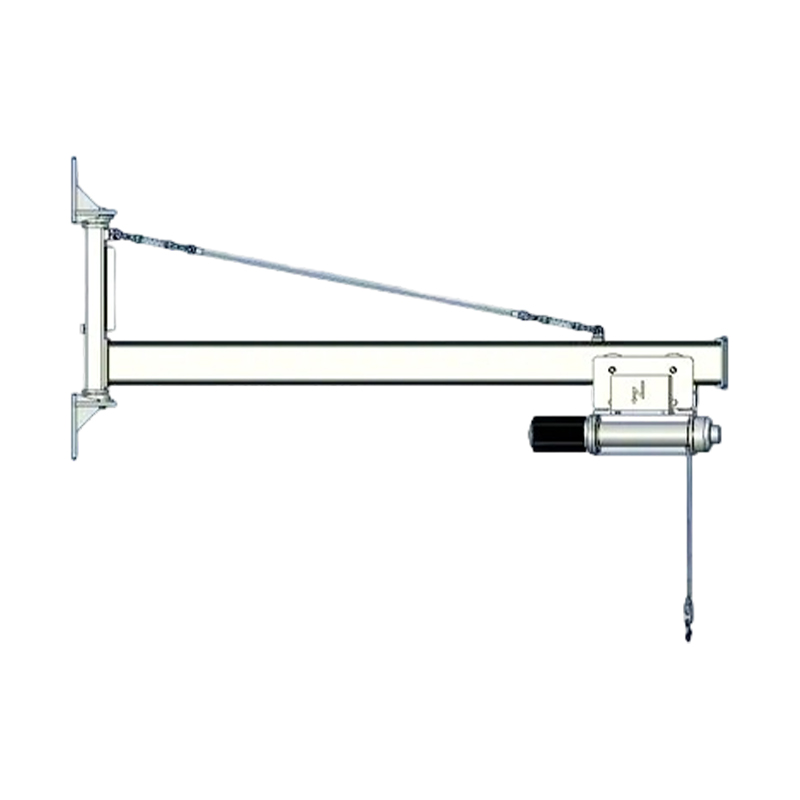

Grúa pluma montada en la pared

Selección de capacidad más allá de la "carga nominal"

Los compradores normalmente comienzan con el peso de la pieza, pero el tamaño real debe depender de la “masa del sistema” de elevación completa: cargue, apareje, agarre cualquier herramienta desplazada. Una regla práctica es mantener el peso de trabajo en estado estacionario en 70–80% de la capacidad nominal para preservar la respuesta suave del servo, el posicionamiento y la confiabilidad a largo plazo, especialmente cuando los operadores realizan microajustes frecuentes.

Cuando aumentar el tamaño

• Alta frecuencia de recogida (ciclo corto, aceleraciones repetidas) donde la carga dinámica puede exceder el peso estático.
• Manejo de largo alcance que aumenta el momento en la interfaz de la pluma y el anclaje.
• Agarre descentrado (carga excéntrica) que exige mayor margen de estabilidad para ajustes milimétricos.

Para requisitos comunes de taller, sistemas que cubren 80-600 kg le permite estandarizar entre celdas y, al mismo tiempo, reservar espacio para la iteración de herramientas y la futura expansión de SKU.

Alcance, momento y rotación: lo que impulsa el margen estructural

Las grúas voladizas se rigen por el momento (carga × distancia horizontal). Dos grúas con la misma carga nominal pueden comportarse de manera muy diferente si una se utiliza habitualmente con el máximo alcance. Para adquisiciones a granel, defina el “punto de selección crítico” (elevación más lejana y pesada) y asegúrese de que el margen de diseño cubra esa envolvente operativa en lugar de la elevación promedio.

Guía práctica de diseño

• Coloque la columna para minimizar las selecciones rutinarias de máximo alcance; pequeños cambios en la ubicación de montaje pueden reducir drásticamente el momento.
• Defina los requisitos de rotación con anticipación (por ejemplo, barrido parcial o completo) para evitar interferencias con transportadores, puertas de máquinas y vallas de seguridad.
• Si varias estaciones comparten una grúa, valide el espacio libre del pasillo y las "posiciones de estacionamiento" para evitar la congestión del flujo de trabajo.

En nuestras revisiones de proyectos en fábrica, el retorno de la inversión más rápido a menudo proviene de optimizar primero el alcance y la rotación, antes de actualizar a una mayor capacidad.

Interfaces de piso, pared y placa base: evitar riesgos ocultos en la instalación

Para grúas de bandera industriales , la calidad de la instalación es un determinante importante del rendimiento a largo plazo. El diseño de los anclajes, la resistencia del hormigón, el espesor de la losa y la disposición del refuerzo afectan directamente la deflexión, la vibración y la vida a fatiga. Si está comprando en volumen, estandarice la interfaz civil (huella de la placa base, patrón de anclaje, profundidad de empotramiento) para que cada sitio pueda ejecutar una instalación consistente.

Un estándar de interfaz disciplinado reduce el tiempo de puesta en servicio, simplifica los repuestos y hace que las implementaciones en varias plantas sean mucho más predecibles.

Parace-Following Handling: How to Specify the “Feel” of the Crane

Los operadores a menudo consideran que el manejo servo inteligente es “ligero”, “estable” o “nervioso”. Para los equipos de compras, convierta esa retroalimentación subjetiva en parámetros medibles: fuerza de arranque, rampa de aceleración, velocidad máxima y estabilidad de microposición. Cuando se definen, puede replicar la misma experiencia de manejo en múltiples sitios y turnos.

Parámetros operativos que vale la pena fijar

• Regulación de velocidad continua ajustado para el tiempo de su ciclo (desplazamiento rápido) versus su tolerancia de ensamblaje (aproximación lenta).
• “Modo de aproximación” para alineación de casi contacto donde posicionamiento a nivel milimétrico es necesario.
• Respuesta dependiente de la carga, por lo que una herramienta de 100 kg no se siente igual que una de 600 kg (reduce el exceso y la fatiga del operador).

Cuando configuramos grúas para celdas de ensamblaje de automóviles y cambio de moldes, generalmente establecemos perfiles distintos para "transferencia" y "alineación" para mantener altos el rendimiento y la precisión sin volver a capacitar a los operadores entre estaciones.

Accesorios y pinzas: prevención de la rotación de la carga y daños al proceso

Muchos problemas de manipulación atribuidos a la grúa en realidad son causados por el accesorio de elevación. Los compradores al por mayor pueden reducir las tasas de incidentes estandarizando las familias de accesorios y aplicando reglas de selección basadas en la geometría de la pieza, la sensibilidad de la superficie y la estabilidad del centro de gravedad.

Heurística de selección utilizada en líneas de alta mezcla

• Utilice un separador o un agarre de doble punto cuando el centro de gravedad de la pieza se desplace entre SKU (reduce la guiñada y el “inicio de péndulo”).
• Agregue características antirrotación para cargas largas y estrechas (perfiles, componentes de elevadores, palas agrícolas) para proteger los escalones de alineación.
• Para finished sheet-metal surfaces, define contact materials and allowable pressure to avoid cosmetic defects and rework loops.

Si desea un proceso consistente en todas las plantas, especifique la interfaz del accesorio (estándar de cambio rápido, tamaño de pasador, paso eléctrico/neumático) como parte del paquete de compra de la grúa; esta es un área donde podemos adaptar la solución sin aumentar la complejidad.

Deflexión, oscilación y microposicionamiento: gestión de los últimos 50 mm

En el soporte de montaje y mecanizado, la parte más dura rara vez es el levantamiento; es la alineación final. El rendimiento del microposicionamiento depende de la rigidez estructural, la amortiguación y la estrategia de control del operador. Cuando la grúa se utiliza para cambios de herramientas de prensa, intercambios de moldes o colocación de precisión, sus criterios de aceptación deben incluir el comportamiento bajo "flotar y estabilizarse", no solo la elevación máxima.

Técnicas que mejoran la precisión de la colocación

• Defina una envolvente de velocidad reducida cerca de la altura del objetivo para evitar el rebote en paradas abruptas.
• Utilice “puntos de pausa” (sujeciones breves) cuando mueva cargas pesadas a largo alcance para permitir que el balanceo residual disminuya.
• Alinee la estación de trabajo de modo que el enfoque crítico sea a lo largo del eje más estable (a menudo directamente debajo del brazo en lugar de en su máximo alcance).

Para buyers standardizing across multiple cells, stating a clear target like colocación repetible a nivel milimétrico bajo carga representativa es más viable que los requisitos genéricos de “alta precisión”.

Funciones de seguridad importantes en el manejo de alto rendimiento

La seguridad debe especificarse como resultados funcionales, no simplemente como una lista de verificación. En operaciones de alta frecuencia, las protecciones más valiosas son aquellas que previenen errores comunes del operador y reducen la probabilidad de casi accidentes durante tareas repetitivas.

Protecciones de alto impacto para especificar

• Protección contra sobrecarga con comentarios claros del operador (evita incidentes de “solo un levantamiento más”).
• Límites de recorrido superior/inferior y desaceleración controlada cerca de los puntos finales (protege las herramientas y los componentes del polipasto).
• Accesibilidad a parada de emergencia desde el puesto del operador durante la manipulación guiada (reduce el tiempo de reacción).
• Conceptos de redundancia de frenado/anticaída adecuados para su evaluación de riesgos y entorno de cumplimiento local.

Cuando la grúa soporta el ensamblaje, el mecanizado o los cambios de moldes de automóviles, las mejores inversiones en seguridad son aquellas que mantienen la operación fluida y predecible sin ralentizar la línea.

Planificación de mantenimiento para implementaciones masivas: estandarice para reducir el tiempo de inactividad

Para multi-unit purchasing, your maintenance strategy should be designed at procurement time. Standardizing core components (wear parts, brake modules, control handles, sensors) reduces inventory burden and shortens mean-time-to-repair across plants.

Marco de mantenimiento recomendado

• Diariamente/turno: inspección visual del estado del gancho, de los puntos de eslinga y del cable; verificar una respuesta de frenado suave.
• Mensualmente: verifique los sujetadores, la suavidad de la rotación, el ruido anormal y cualquier deriva durante el “planeo” bajo carga.
• Trimestral/Semestral: verificar los interruptores de límite, el comportamiento de sobrecarga y la estabilidad de la detección de fuerza de manija bajo cargas representativas.

Generalmente recomendamos a los compradores al por mayor que incluyan un kit de repuestos inicial por cada 10 a 20 unidades y alineen los intervalos de servicio con su ritmo de TPM existente, de modo que el grúa de pluma industrial La flota se vuelve “invisible” para la planificación de la producción.

Pruebas de aceptación de adquisiciones que protegen su inversión

Un plan de aceptación sólido reduce las disputas y garantiza un rendimiento constante en todas las entregas. Más allá de las pruebas de carga nominal, defina pruebas operativas que reflejen su flujo de trabajo real, especialmente si compra para operaciones de chapa metálica de precisión, componentes de ascensores, estampado o ensamblaje eléctrico.

Para high-volume orders, we recommend documenting these tests as a shared factory-acceptance template so each shipment is consistent—this is one of the simplest ways to keep procurement, EHS, and production aligned.
