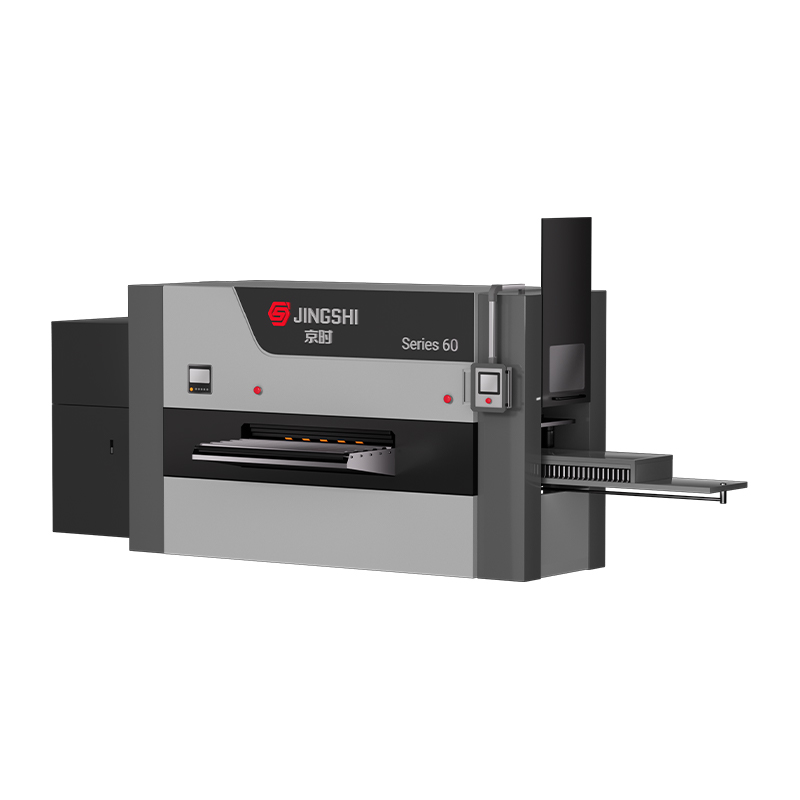

Máquina niveladora hidráulica de alta eficiencia de placa gruesa serie 60

Cómo el diámetro y el paso del rodillo determinan la “ventana procesable”

Los compradores a menudo se centran en el rango de espesor nominal, pero el límite práctico lo establece la relación entre el diámetro del rodillo, el paso de los rodillos (distancia entre centros) y el límite elástico del material. Los rodillos de trabajo más pequeños y el paso más cerrado aumentan la frecuencia de flexión, lo que ayuda a eliminar los defectos de onda corta; Los diámetros más grandes aumentan la capacidad de carga y reducen el riesgo de marcas en la superficie en aleaciones más blandas.

Qué comprobar al comparar cotizaciones de máquinas

• Diámetro y paso del rodillo de trabajo: más pequeño/apretado generalmente mejora la corrección de onda corta, pero aumenta la presión de contacto.
• Método de ajuste del rodillo intermedio/de soporte: mecánico versus hidráulico afecta qué tan bien la máquina mantiene el control de la corona bajo carga.
• Rigidez del bastidor y diseño de tirantes: la rigidez es un factor oculto de la repetibilidad cuando se procesa acero de alta resistencia.
• Estrategia de protección de superficies: para aluminio/cobre, pregunte sobre el acabado del rodillo y las disposiciones de limpieza para minimizar la recogida.

Si comparte sus grados de aleación típicos y longitudes de onda de defectos, Podemos adaptar previamente la configuración de los rodillos a su espectro de defectos real. en lugar de depender de etiquetas genéricas de "rango de espesor".

La planitud no es una métrica: especifique qué medirá y cómo

"Plano" puede significar diferentes cosas dependiendo de si su proceso posterior es estampado, corte por láser o ensamblaje de precisión. Las especificaciones de adquisición deben definir el método de medición (recta, óptica, referencia de nivel de tensión, muestreo CMM), la longitud del muestreo y el tipo de defecto que está controlando (onda de borde, hebilla central, juego de bobinas, ballesta).

Para los compradores de alta precisión, la clave es alinear las pruebas de aceptación con su sensibilidad posterior real; El mejor resultado de nivelación es el que puedes verificar consistentemente. .

Fuerza de prensado versus ciclos de flexión: cómo evitar “hoy plano, mañana deformado”

Los niveladores hidráulicos consiguen la planitud mediante una deformación elástico-plástica alterna. Dominan dos palancas: (1) la distribución de la fuerza de presión a través del conjunto de rodillos y (2) el número de ciclos de flexión efectivos. Una fuerza excesiva para “forzar la planicidad” puede almacenar tensión residual y provocar una distorsión posterior después del corte, la soldadura o la entrada de calor.

Orientación constructiva sobre adquisiciones

• Solicite ventanas de configuración demostradas: no una receta, sino el rango estable de fuerza y penetración que mantiene la planitud.
• Verifique la “estabilidad posterior al proceso”: corte los cupones y vuelva a verificar la planitud después del corte/corte con láser para exponer problemas de tensión residual.
• Confirme el soporte multizona: los rodillos intermedios/de soporte deben ayudar a distribuir la carga y reducir la flexión excesiva local.

En nuestra práctica de puesta en marcha, los programas más repetibles se basan en Penetración moderada con suficientes ciclos de flexión. , no fuerza máxima.

El control hidráulico de circuito cerrado es el verdadero diferenciador en cuanto a repetibilidad

El accionamiento hidráulico es potente, pero lo que los compradores deben evaluar es la arquitectura de control: el control de presión por sí solo no es lo mismo que el control de circuito cerrado de fuerza/posición en los puntos de nivelación. La deriva, la temperatura del aceite y la respuesta de las válvulas influyen en la consistencia diaria más que el tonelaje general.

Preguntas que surgen sobre el control de calidad en una solicitud de cotización

• ¿El sistema controla la separación/penetración (posición) de los rodillos, la fuerza del cilindro o solo la presión hidráulica?
• ¿Cómo se gestiona y compensa la temperatura del aceite (enfriamiento, ajuste en función de la viscosidad, rutinas de calentamiento)?
• ¿Qué sensores se utilizan (transductores de presión, básculas lineales, células de carga) y cómo se calibran?
• ¿Existe una gestión de recetas con parámetros vinculados al material para cambios rápidos?

Para la producción a granel, la repetibilidad es la palanca de ganancias: El control estable reduce el retrabajo y las paradas posteriores. . Aquí es exactamente donde enfocamos nuestras soluciones de nivelación hidráulica de precisión.

Cuando “ancho” es más duro que “grueso”: control de corona y supresión de ondas de borde

Las láminas anchas a menudo no son aceptadas debido a la onda del borde o la deformación central impulsadas por una tensión no uniforme a lo ancho. Se trata menos de la fuerza total y más de cómo la máquina mantiene una flexión constante en todo el ancho bajo carga. Para ello existen rodillos intermedios y de apoyo: para estabilizar los rodillos de trabajo y controlar el comportamiento de la corona.

Qué validar para programas de materiales amplios

• Relación ancho-espesor: las relaciones altas aumentan la sensibilidad de la corona y requieren una estrategia de rodillos de soporte más fuerte.
• Zonificación del rodillo de soporte: una mayor granularidad de ajuste mejora la corrección de problemas de bordes localizados.
• Deflexión del marco bajo carga: solicite datos de deflexión según el rendimiento objetivo y la resistencia del material.

Una conclusión práctica: especificar sólo el espesor es un recordatorio insuficiente para el éxito de la hoja ancha ; incluya el ancho, el límite elástico y el tipo de defecto en las especificaciones de compra.

Ajuste específico del material: aluminio, lámina de cobre, acero de alta resistencia y aleaciones de titanio

un solo niveladoras hidráulicas de precisión Puede procesar muchas aleaciones, pero los compradores a granel se benefician de la planificación de ventanas de proceso por familia de materiales. Las diferencias en el comportamiento de fluencia, recuperación elástica y sensibilidad de la superficie afectan directamente los requisitos de selección, lubricación y limpieza de los rodillos. Los niveladores hidráulicos pueden cubrir rangos extremos: 0,1 mm a 60 mm —pero las prácticas operativas no deben considerarse intercambiables.

Consejos prácticos de sintonización por familia de materiales

• Aluminio: priorizar la protección de la superficie y la fricción estable; evite la recogida con una limpieza disciplinada y una presión de contacto controlada.
• Lámina de cobre/ultrafina: centrada en el acabado del rodillo, el manejo de la tensión y el control de la vibración; pequeñas perturbaciones pueden imprimirse.
• Acero de alta resistencia: dominan la rigidez del marco y la estrategia de los rodillos de soporte; Confirme que la máquina mantiene la configuración bajo carga sostenida.
• Aleaciones de titanio: espere una mayor recuperación elástica; Confíe en el doblado de ciclos múltiples y el control constante de la temperatura para lograr repetibilidad.

Cuando construimos programas para plantas de materiales mixtos, recomendamos definir recetas vinculadas a materiales para mantener los cambios predecibles.

Datos de solicitud de cotizaciones que evitan las especificaciones inferiores o superiores (y acortan la puesta en servicio)

El riesgo de adquisiciones a granel generalmente proviene de la falta de contexto en el proceso: los proveedores sobredimensionan una máquina "para estar seguros" o la subdimensionan basándose únicamente en el espesor. Un paquete de datos conciso permite una selección precisa y reduce el tiempo de puesta en servicio.

Un paquete completo de datos de RFQ suele ser la forma más rápida de reducir el costo total del proyecto. —No eligiendo la máquina más barata, sino evitando desajustes y retrabajos.

Mantenimiento que protege la precisión: limpieza del aceite, desgaste de los rodillos y disciplina de calibración

La nivelación de precisión es sensible a pequeños cambios en la fricción, la geometría de los rodillos y la capacidad de respuesta hidráulica. Muchos “problemas misteriosos de planitud” se deben a la contaminación por aceite, al desgaste gradual de los rodillos o a la desviación en las referencias de medición, más que al concepto de nivelación en sí.

Prácticas preventivas que preservan la precisión

• Gestión de la limpieza del aceite: la filtración y el muestreo reducen el atasco de las válvulas y la inestabilidad.
• Inspección de rodillos: monitoree la captación de la superficie, las micropicaduras y los cambios de diámetro que alteran la penetración efectiva.
• Calibración del sensor: la retroalimentación de presión/posición es tan confiable como su rutina de calibración.
• Disciplina de limpieza para no ferrosos: evita que las partículas incrustadas impriman defectos en la lámina.

Desde el punto de vista del comprador, El mantenimiento es parte de su capacidad de planitud. ; debe planificarse junto con repuestos y capacitación.

Integración de un nivelador de precisión en una línea de producción inteligente

Para la producción a granel, el nivelador rara vez está solo. El mejor retorno de la inversión aparece cuando el programa de nivelación, el seguimiento de materiales y el equipo posterior (desenrollador, alimentador, cizalla, apilado, inspección) comparten datos. Aquí es donde los sistemas de línea inteligentes reducen la variabilidad y la dependencia del operador.

Detalles de integración que los compradores deben especificar

• Transferencia de recetas: la identificación del material activa los parámetros de nivelación automáticamente para reducir el tiempo de preparación.
• Estabilidad de tensión aguas arriba: el control del desenrollador/alimentador afecta la planitud aparente y la repetibilidad.
• Bucle de inspección posterior: vincule la retroalimentación de la medición de planitud con el refinamiento del programa (cuando corresponda).
• Registro de datos: almacene parámetros clave (fuerza/posición, velocidad, temperatura) para rastrear defectos y reducir los desechos.

Como fabricante integrado de niveladoras hidráulicas de precisión y sistemas de línea, Diseñamos las interfaces para que sus ganancias de rendimiento sean reales, no teóricas. .

La integridad de la superficie es importante: evite marcas de rodillos, raspaduras y microarañazos

Los compradores a granel de piezas de automóviles, componentes de ascensores y acabados de precisión de chapa metálica a menudo rechazan el material no por su planitud, sino por defectos superficiales introducidos durante la nivelación. Las causas fundamentales suelen ser la contaminación (partículas incrustadas), una disciplina de limpieza insuficiente, una condición inadecuada de la superficie del rodillo o una presión de contacto localizada excesiva.

Controles prácticos que reducen los desechos relacionados con la superficie

• Defina los objetivos de acabado y rugosidad de la superficie permitidos para los rodillos de trabajo para sus aleaciones sensibles.
• Implemente una limpieza por etapas: limpieza periódica del rodillo con un paño/cepillo aguas arriba para evitar la acumulación de residuos.
• Controle la presión de contacto: prefiera configuraciones que logren planitud sin “penetración excesiva” cuando la superficie es crítica.
• Plan para el manejo de no ferrosos: el aluminio y el cobre requieren un control de contaminación más estricto que el trabajo de acero en general.

En las pruebas de aceptación, incluya criterios de planitud y superficie para que la línea sea validada para piezas utilizables, no sólo “hojas planas” .
