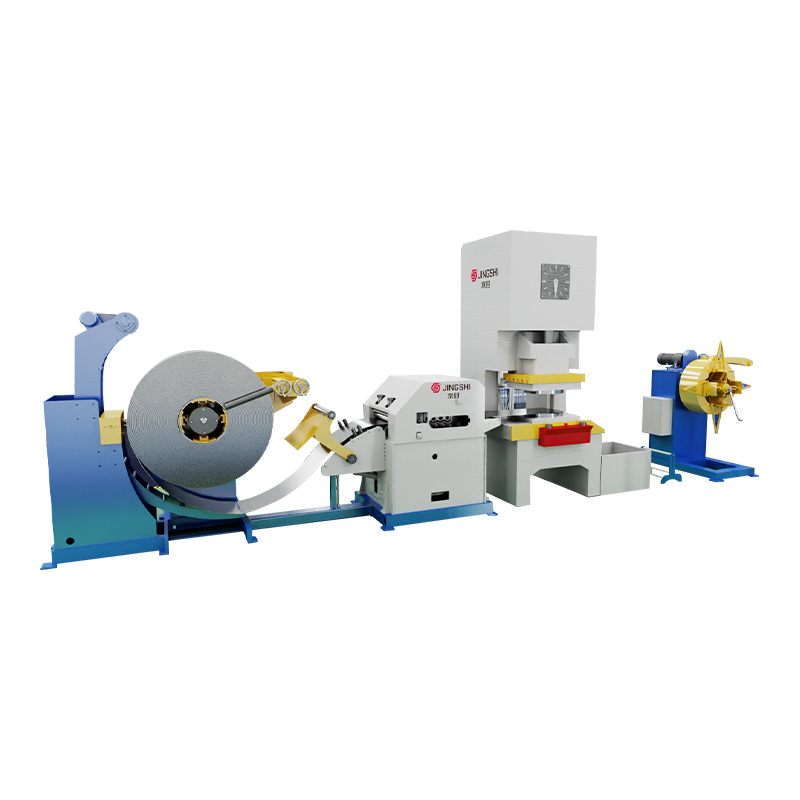

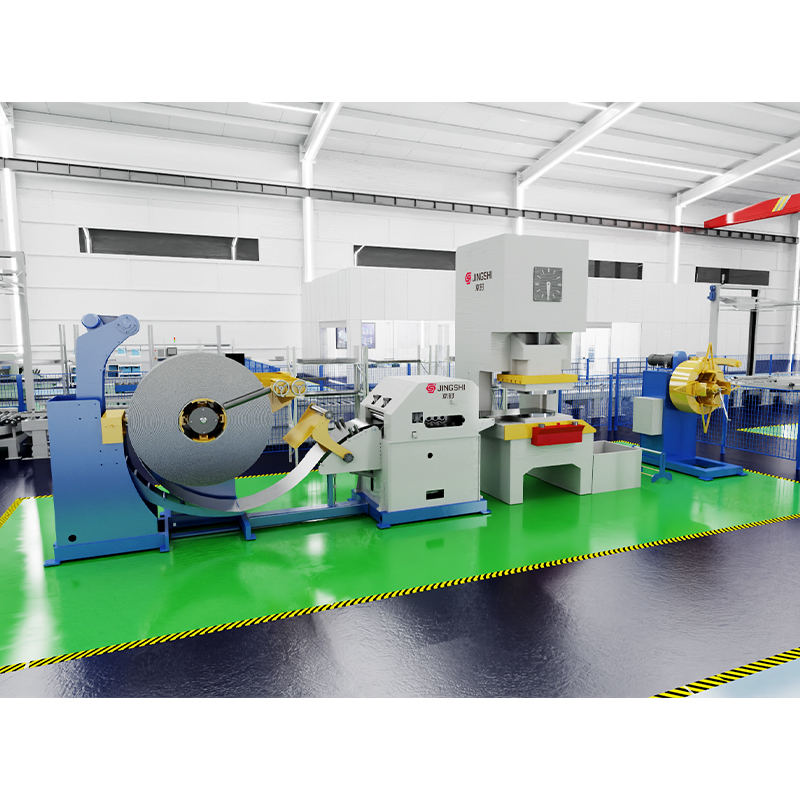

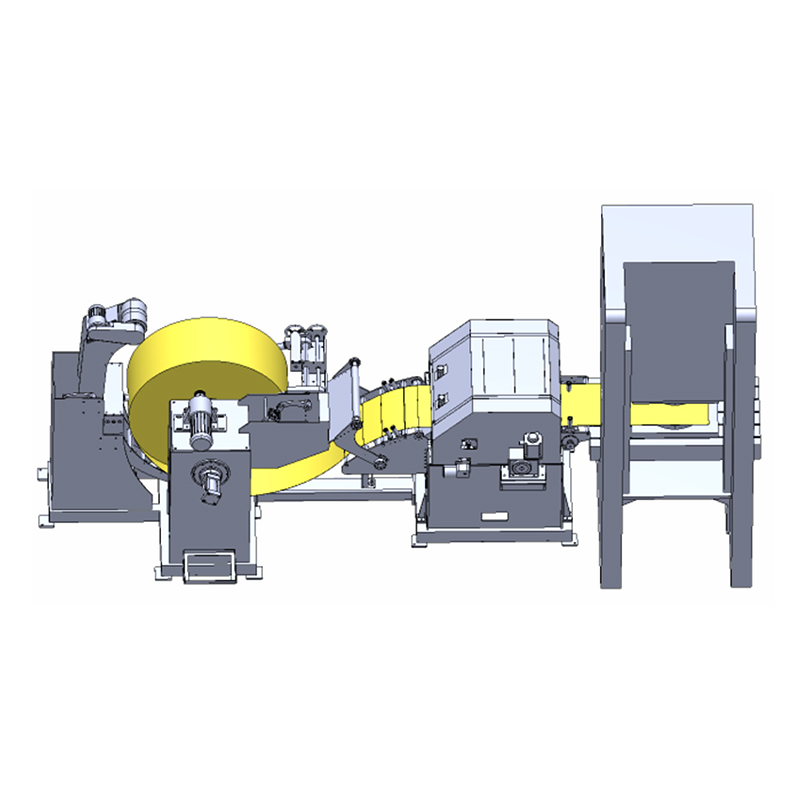

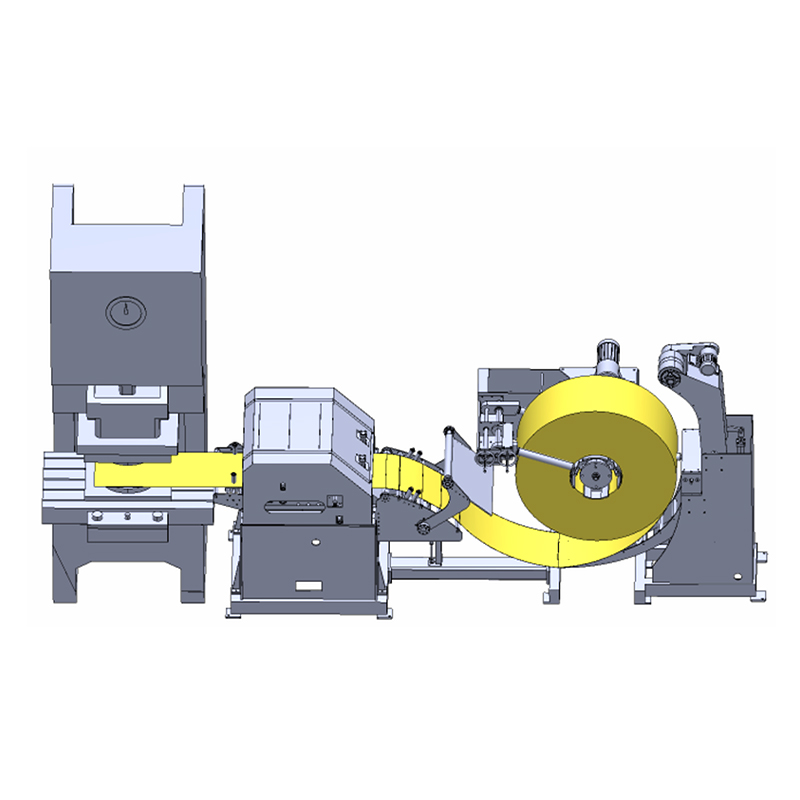

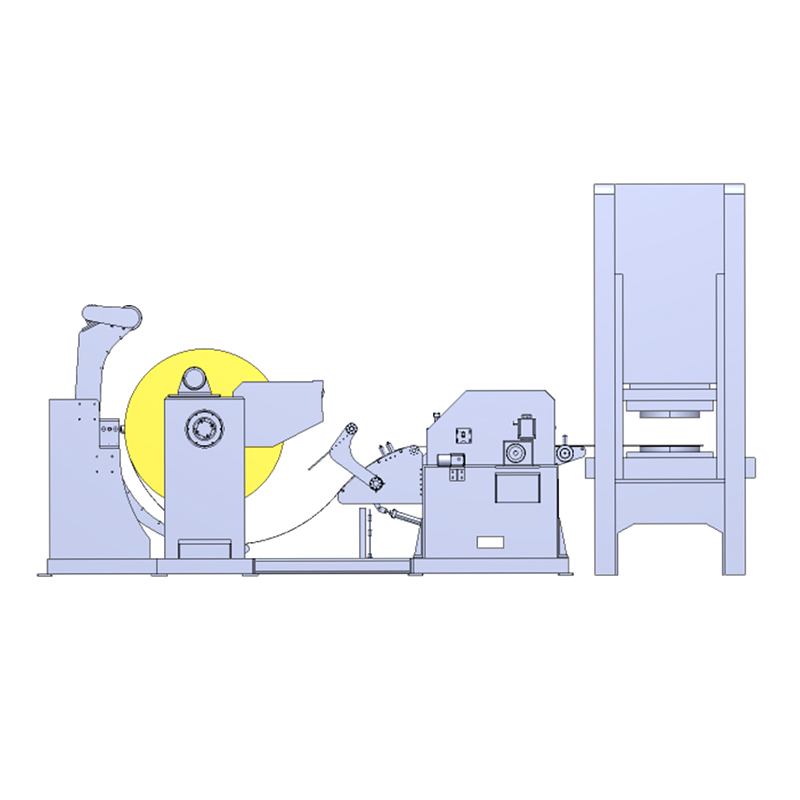

Línea de punzonado con alimentador enderezador y desenrollador de alta velocidad (sistema de alimentación servo 3 en 1)

Aspectos destacados del valor fundamental

Alta precisión: Precisión de alimentación servo controlada dentro de ±0,05 mm, lo que garantiza cero desalineación para pedidos de gran volumen.

Versatilidad de materiales: Capaz de procesar acero laminado en frío, acero inoxidable, aluminio y cobre (Espesor: 0,3 mm - 60 mm; Ancho: hasta 2100 mm).

Rentabilidad: La operación totalmente automatizada reduce los costos laborales hasta en un 60% (ahorra 2 operadores por línea) con un período de retorno de la inversión estimado de 8 a 12 meses.

Estabilidad probada: Verificado en nuestro laboratorio para funcionar continuamente a 30 metros/minuto con una amplitud de vibración mantenida por debajo de 0,02 mm.

Cómo funciona: el flujo de trabajo automatizado de 4 etapas

Nuestro sistema integrado garantiza una transición perfecta desde la bobina hasta la pieza estampada. Todo el proceso se gestiona a través de una pantalla táctil PLC centralizada, minimizando el error humano.

Desenrollado y carga hidráulicos: El mandril de expansión hidráulica sujeta firmemente la bobina. Un carro de carga motorizado ayuda a colocar bobinas pesadas, mientras que el brazo de presión evita que el material se afloje durante la rotación a alta velocidad.

Nivelación de precisión (enderezado): El material pasa a través de un conjunto de 23 rodillos de precisión de alta densidad (11 superiores, 12 inferiores o personalizados). El mecanismo de ajuste del tornillo sin fin compensa las variaciones del espesor del material, eliminando la tensión interna y la curvatura de la bobina para lograr una planitud de ≤0,3 mm/m.

Servoalimentación: Impulsado por un servomotor de CA de alta respuesta, el alimentador envía el material a la punzonadora con un paso preestablecido. El sistema se sincroniza perfectamente con la señal de la leva de la prensa y admite patrones de alimentación de varios pasos.

Estampación Continua: La prensa realiza la acción de estampado. Nuestro sistema cuenta con un control de "bucle de material" que ajusta dinámicamente la velocidad del desenrollador para que coincida con el alimentador, evitando el arrastre o la holgura del material.

¿Por qué elegir nuestra línea de alimentación 3 en 1?

A diferencia de los proveedores genéricos, nos centramos en los detalles que impactan su producción diaria:

Tecnología de protección de superficies: Nuestros rodillos niveladores y de alimentación se someten a un cromado duro y un pulido superficial. Para materiales sensibles (como acero inoxidable cepillado o aluminio), ofrecemos rodillos recubiertos de poliuretano para evitar rayones y hendiduras.

Control de bucle inteligente: El sistema utiliza un sensor fotoeléctrico de 3 zonas para controlar la altura del bucle de material. Si el bucle cae por debajo de 300 mm, el desenrollador acelera a una velocidad de 1,5 veces; si supera los 450 mm, se ralentiza. Este algoritmo PID garantiza que el material nunca se apriete demasiado ni se permita que se enrede.

Soporte de cambio rápido de matrices: Toda la altura de la máquina se puede ajustar a través del panel de control (±50 mm) para adaptarse a diferentes alturas de la plataforma de la prensa, lo que reduce el tiempo de preparación del cambio de matriz de 2 horas a solo 15 minutos.

La seguridad es lo primero: Equipado con una función de "Protección del extremo de la cola" que detiene automáticamente la máquina cuando se acaba el material, evitando que la cola del rodillo retroceda y lesione a los operadores.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un comedero 2 en 1 y un 3 en 1?

R: Un 2 en 1 separa el desbobinador del enderezador/alimentador, lo que requiere más espacio en el piso y un bucle de material más largo. El 3 en 1 integra las tres funciones en una sola unidad, lo que ahorra aproximadamente entre un 30 y un 50 % de espacio y ofrece una mejor sincronización para el estampado de alta velocidad.

P: ¿Puede esta máquina manipular láminas prepintadas o galvanizadas sin sufrir daños?

R: Sí. Podemos equipar la máquina con rodillos de presión y ruedas guía recubiertos de nailon o de goma. Además, se puede agregar un dispositivo de lubricación opcional para aplicar una fina película protectora durante la alimentación.

P: ¿Qué tan difícil es de operar y mantener?

R: El sistema utiliza una HMI (interfaz hombre-máquina) fácil de usar. Los operadores pueden guardar hasta 20 conjuntos de parámetros de materiales para recuperarlos con un solo toque. El mantenimiento se simplifica con componentes modulares; por ejemplo, se puede acceder a los rodillos niveladores y limpiarlos fácilmente.
